Glaskonstruktionen und Glas-Schiebewände
Glaskonstruktionen und Glas-Schiebewände nach Maß
Glas-Faltwände, Schiebeanlagen und rahmenlose Verglasungen öffnen einen Raum auf voller Breite. Wir planen sie mit CAD, klären die Statik und montieren mit eigenen Leuten.
Eine Glaskonstruktion wird nicht am Glas entschieden, sondern am Anschluss: Wo sitzt die Schwelle, wohin laufen die Flügel, was trägt die Last?
Große Glasflächen sind technisch beherrschbar – die Schwierigkeit liegt woanders. Eine Faltwand braucht eine Parkposition für das zusammengelegte Paket, eine Schiebeanlage eine Laufschiene, die über Jahre in der Waage bleibt. Beide brauchen eine Schwelle, die dicht ist und trotzdem keine Stolperkante bildet. Und über der Öffnung muss nachgerechnet sein, was die Last abfängt.

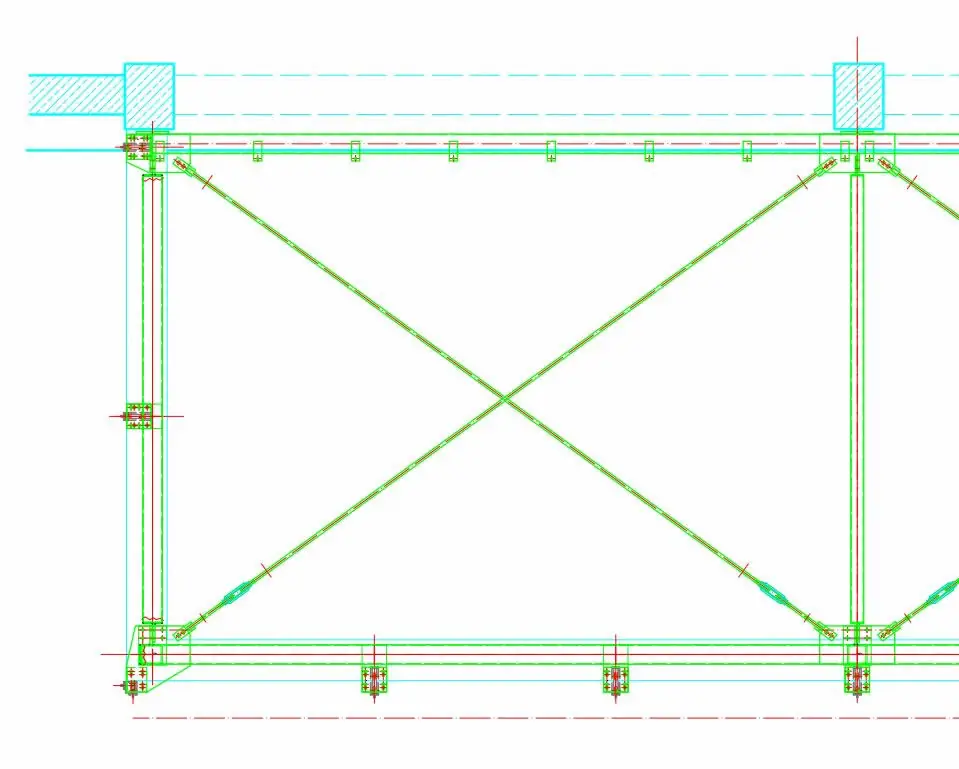

Deshalb beginnt unsere Arbeit mit Aufmaß und Zeichnung, nicht mit dem Katalog. Aus den Maßen entsteht eine CAD-Planung, aus der Planung die Festlegung von Glasaufbau, Profilsystem und Befestigung. Bei Eingriffen ins Tragwerk kommt der Statiknachweis dazu – Stahlunterzüge und Pfosten-Riegel-Konstruktionen setzen wir mit geprüfter Statik und Fachpartnern um.
Bei den Systemen arbeiten wir unter anderem mit Sunflex und Solarlux zusammen, bei rahmenlosen Schiebeverglasungen mit cero von Solarlux. Montiert wird von unseren Metallbauern und Glasern – auch die Öffnung im Bestand, der Mauerdurchbruch und der neue Bodenanschluss gehören dazu.
Glaskonstruktionen bei Kuntze – kurz erklärt
- Systeme
- Die Kuntze GmbH plant und montiert Glas-Faltwände, Glas-Schiebewände, rahmenlose Schiebeverglasungen, Panoramafenster und konstruktiven Glasbau.
- Hersteller
- Schwerpunkt sind Sunflex und Solarlux; die rahmenlose Schiebeverglasung cero stammt von Solarlux. Die Systemwahl richtet sich nach Öffnungsbreite und Dämmanspruch.
- Planung

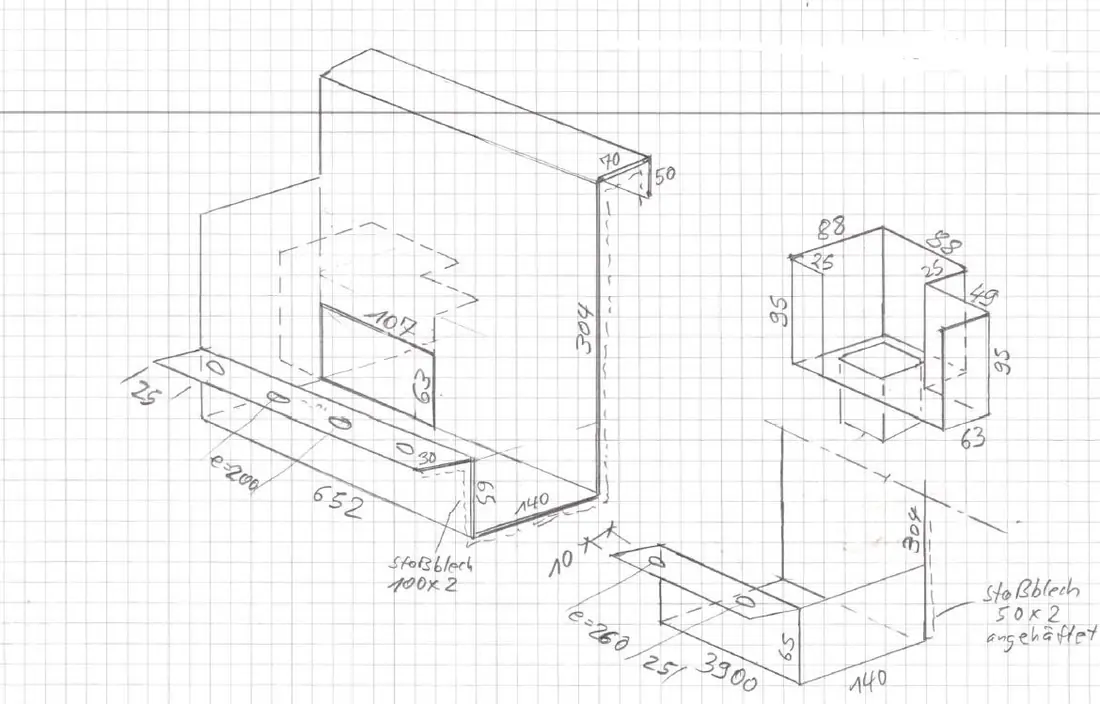

- Jedes Projekt wird gezeichnet – von der Handskizze bis zur CAD-Planung mit Detailschnitten für Schwelle, Sturz und Entwässerung.
- Statik
- Bei Mauerdurchbrüchen, versetzten Stürzen oder Stahlunterzügen wird die Statik nachgewiesen, bevor gearbeitet wird.
- Glas
- Je nach Einbausituation kommen Verbund-Sicherheitsglas oder Einscheiben-Sicherheitsglas zum Einsatz; absturzsichernde Verglasungen sind geregelt.
- Montage
- Öffnung, Unterkonstruktion, Einbau und Abdichtung übernehmen Metallbauer und Glaser der Kuntze GmbH ohne Subunternehmer.
Was in Ihrer Situation möglich ist, klärt das Aufmaß vor Ort – Beratung und Angebot sind kostenfrei.
Die Bereiche im Detail
Glaskonstruktionen reichen vom beweglichen Element bis zur festen Sonderanfertigung. Diese Seiten gehen tiefer.

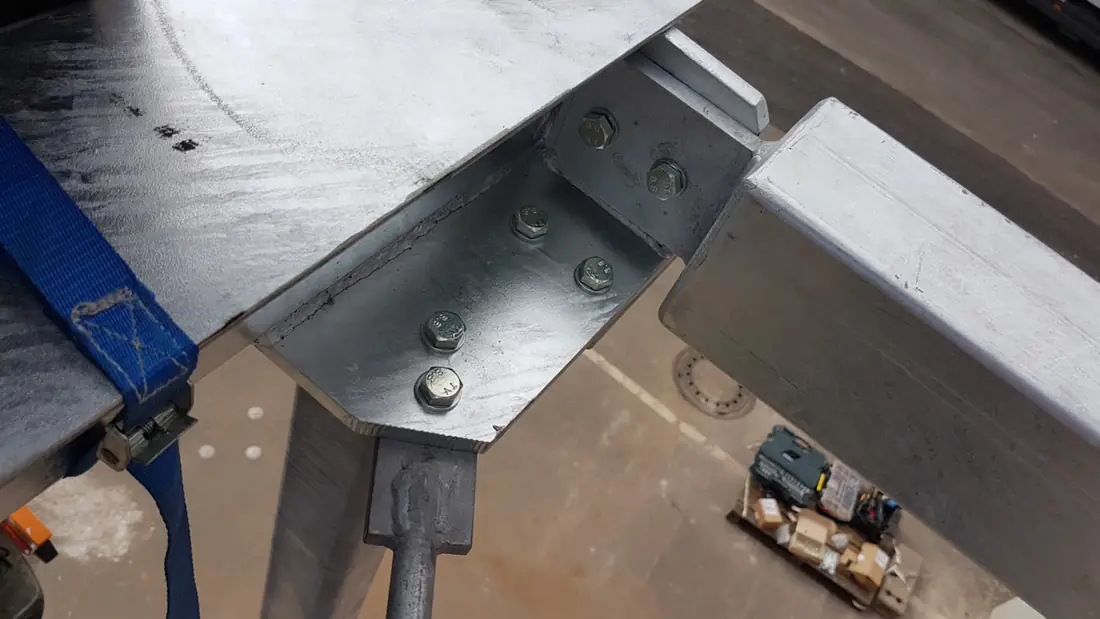

Sonderbau in Metall und Glas
Vordächer, Vitrinen, Pfosten-Riegel-Fassaden und Konstruktionen, die in keiner Preisliste stehen – gezeichnet und in der eigenen Werkstatt gefertigt.
Mehr erfahren
Glasschiebe- und Drehtüren
Schiebe- und Drehtüren aus Glas als Abschluss von Wintergarten und Sommergarten, auch als ungedämmte Variante für die warme Jahreszeit.
Mehr erfahren
Hebe-Schiebe-Anlagen
Große Schiebeflügel in gedämmten Profilen für den Übergang von Wohnraum zur Terrasse, mit flacher Schwelle und mehrfachem Verschluss.
Mehr erfahren

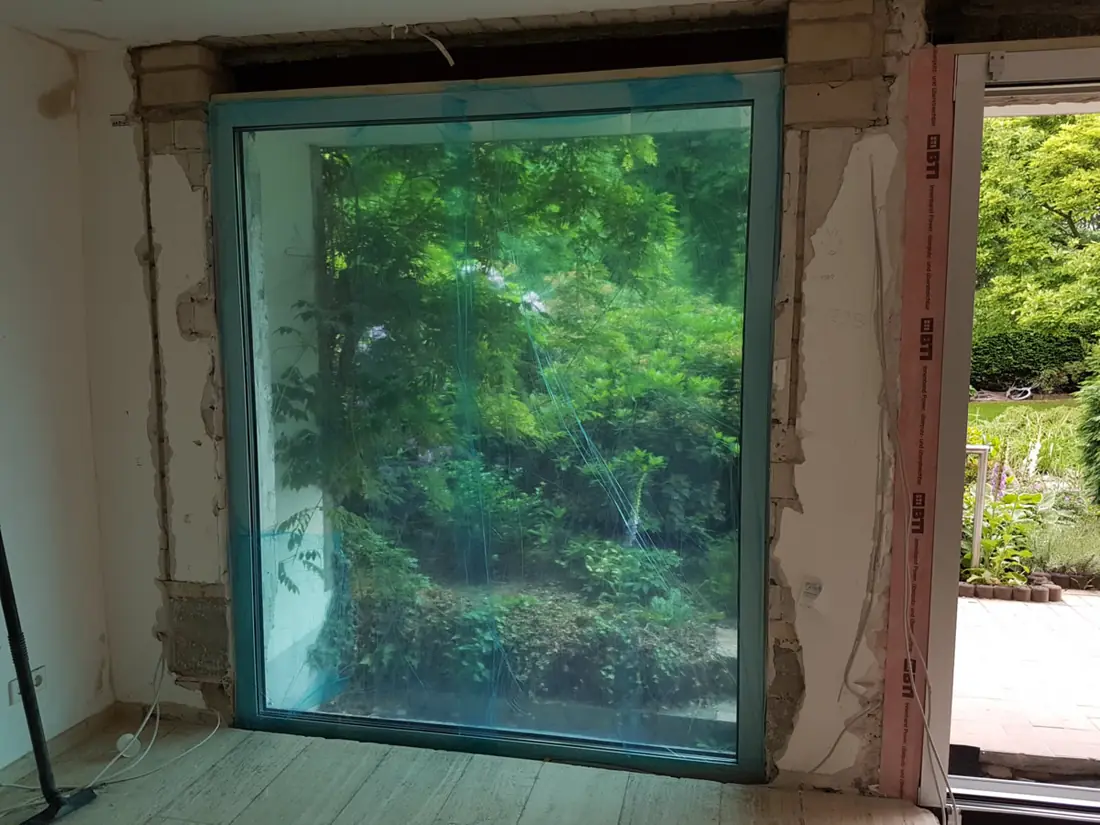

Panoramafenster

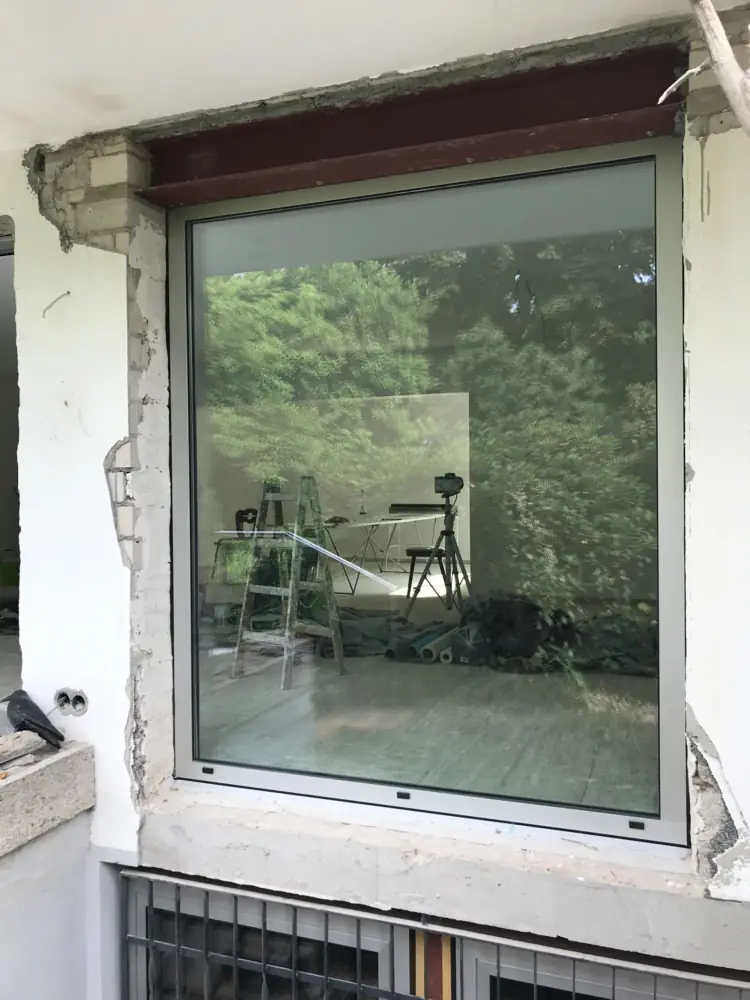

Feste Großverglasungen für den ungestörten Ausblick – häufig in Verbindung mit einem Mauerdurchbruch und neuem Sturz.
Mehr erfahren
Wintergärten mit Glasfront
Wo die Glaswand Teil eines gedämmten Anbaus wird, planen wir sie gemeinsam mit Dach, Beschattung und Lüftung.
Mehr erfahren
Beratung, Aufmaß, Planung
Wie aus einer Idee eine prüffähige Zeichnung wird: Ablauf, Unterlagen und was wir von Ihnen brauchen.
Mehr erfahren
Faltwand oder Schiebewand – die Grundentscheidung

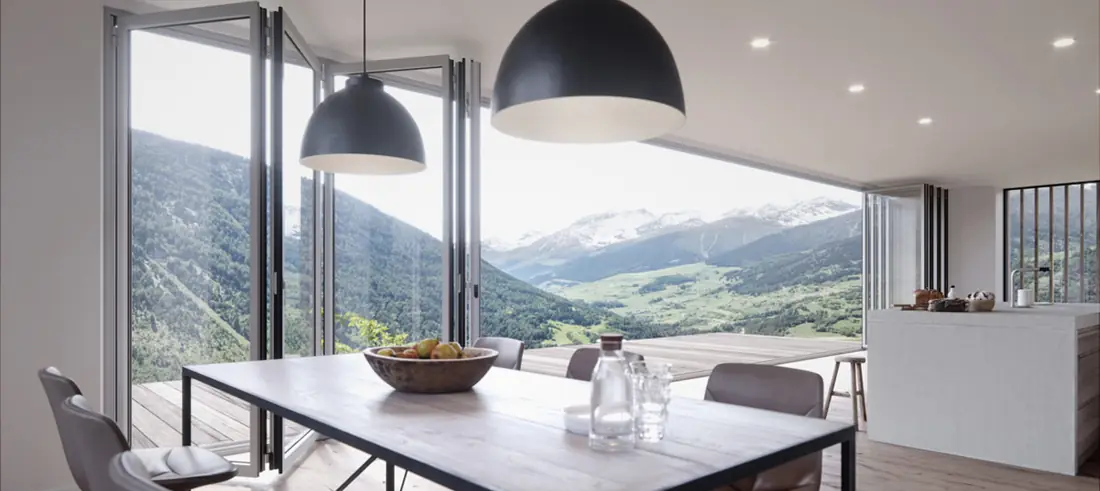

Eine Glas-Faltwand legt ihre Flügel wie ein Paravent zusammen und gibt dadurch fast die gesamte Öffnungsbreite frei. Das ist ihr großer Vorteil – und ihre Bedingung: Das Paket braucht links, rechts oder nach innen Platz. Wer die Terrasse im Sommer wirklich zum Zimmer machen will, kommt mit der Faltwand am weitesten.
Eine Glas-Schiebewand schiebt ihre Flügel hintereinander. Dadurch bleibt immer ein Teil der Breite verglast, aber es entsteht kein Paket und die Bedienung ist in der Regel leichter. Für große, schwere Flügel ist das die ruhigere Lösung, besonders dann, wenn die Anlage mehrmals täglich genutzt wird.

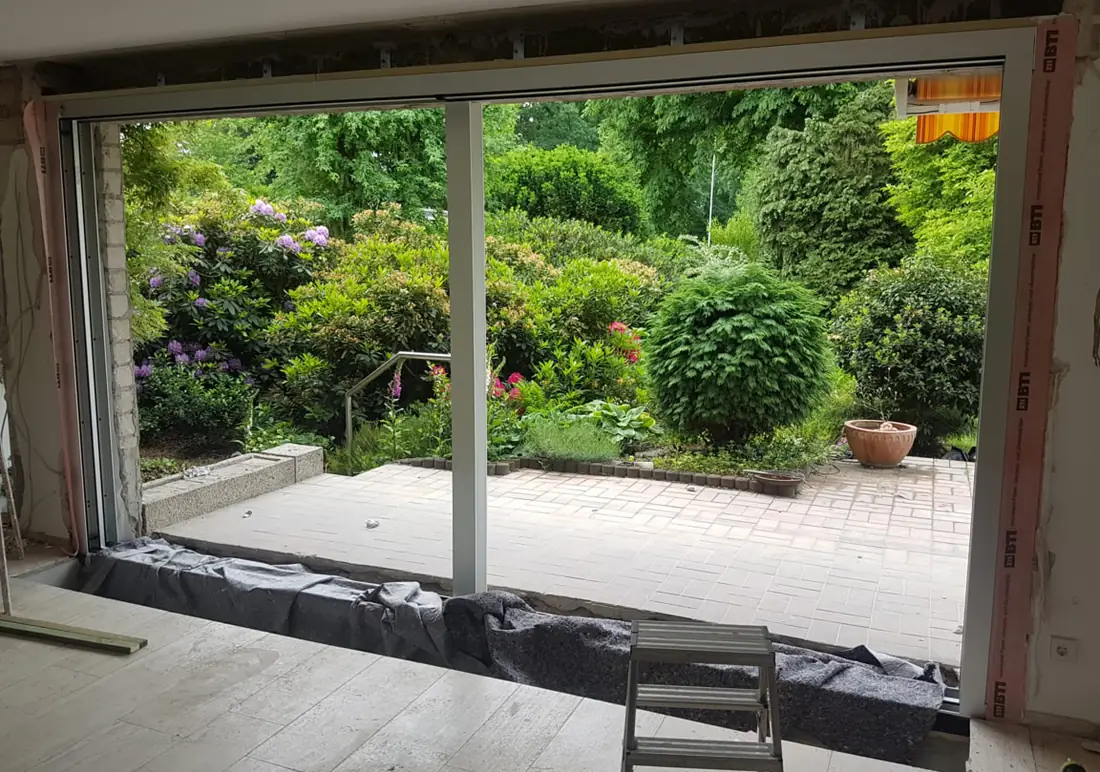

Dazu kommt die rahmenlose Schiebeverglasung: Bei cero von Solarlux laufen Glasflächen mit minimalen Profilansichten in bodennahen Schienen – optisch nahezu unterbrechungsfrei, dafür anspruchsvoll in Vorbereitung und Toleranz.
- Faltwand: maximale freie Öffnung, braucht Parkplatz für das Flügelpaket
- Schiebewand: ruhige Bedienung, Teil der Fläche bleibt immer verglast
- Rahmenlose Schiebeverglasung: schlankste Ansicht, höchste Maßgenauigkeit
- Ungedämmte Systeme: für Sommergärten und Schönwetterräume
- Gedämmte Systeme: für Wohnraumerweiterung und Ganzjahresnutzung
Soll die Glasfront den Abschluss eines beheizten Anbaus bilden, gehört sie in die Planung des gesamten Baukörpers – mehr dazu unter Wintergärten und Glasschiebe- und Drehtüren.
Worauf es bei der Ausführung ankommt
| Thema | Worum es geht | Was wir dazu klären |
|---|---|---|
| Schwelle | Dichtheit gegen Wasser und Wind gegen niedrige Stolperkante | Aufbau des Bodens, Entwässerung, barrierefreie Ausführung mit flacher Schiene |
| Statik | Was die Öffnung über dem Element trägt | Nachweis für Sturz, Unterzug oder Stahlkonstruktion vor der Ausführung |
| Glasaufbau | Sicherheit, Dämmung und Schall | Verbund- oder Einscheiben-Sicherheitsglas, Zwei- oder Dreifachverglasung |
| Absturzsicherung | Verglasungen an Brüstungen und bodentiefen Öffnungen | Kategorie der Verglasung, Geländer oder absturzsichernde Scheibe |
| Antrieb und Bedienung | Gewicht der Flügel im Alltag | Laufwagen, Verriegelung, Komfortgriffe, bei Bedarf Türschließer |
| Beschattung | Große Glasflächen heizen sich auf | Außenjalousie, Senkrechtmarkise oder Dachbeschattung mitplanen |
Diese Punkte landen in der Zeichnung, nicht erst auf der Baustelle. Das ist der Grund, warum wir vor dem Angebot aufmessen.
Von der Idee zur fertigen Glaswand
Fünf Schritte, die bei jedem Projekt gleich bleiben – unabhängig von der Größe.
- 01
Ortstermin und Aufmaß
Wir sehen die Öffnung, den Bodenaufbau und die Umgebung und messen die Bestandsmaße auf.
- 02
Zeichnung und Systemwahl
Aus den Maßen entsteht die CAD-Planung mit Schnitten für Schwelle, Sturz und Anschlüsse.
- 03
Statik und Genehmigung
Wo ins Tragwerk eingegriffen wird, kommt der Nachweis dazu; nötige Anträge bereiten wir vor.
- 04
Vorbereitung und Fertigung
Durchbruch, Unterzug und Bodenanschluss werden hergestellt, parallel läuft die Fertigung der Elemente.
- 05
Einbau und Abnahme
Montage, Abdichtung, Einstellung der Laufwagen und Übergabe mit Einweisung in die Bedienung.
Große Glasflächen brauchen eine Antwort auf die Sonne

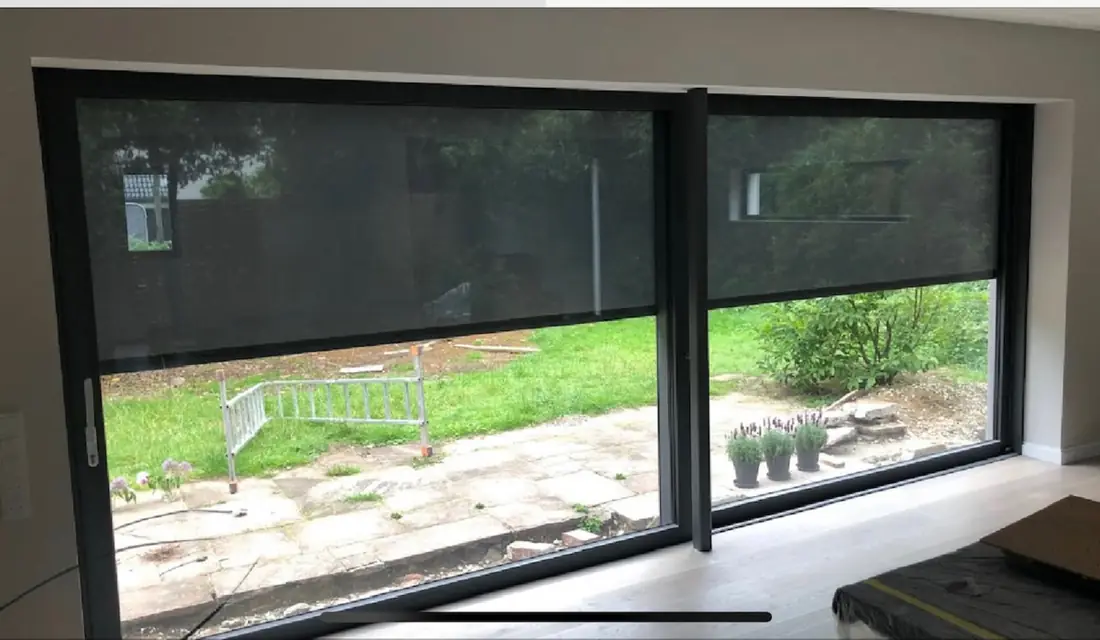

Je mehr Glas, desto wichtiger wird die Verschattung. Nachträglich lässt sie sich oft nur mit Kompromissen befestigen, deshalb legen wir sie gemeinsam mit dem Element fest – als Senkrechtmarkise, als Außenjalousie über der Öffnung oder, bei einem Glasdach darüber, als Aufglas-Beschattung. Welche Variante trägt, entscheiden Befestigungspunkt und Windlast; die Übersicht steht unter Markisen.
Glaswand geplant? Lassen Sie sie zeichnen.
Bringen Sie Fotos und ein Grundmaß mit – oder lassen Sie uns vorbeikommen. Nach dem Aufmaß wissen Sie, welches System Ihre Öffnung hergibt und was vorher am Bau passieren muss.
Häufige Fragen zu Glaskonstruktionen
Die Faltwand klappt ihre Flügel paarweise zusammen und schiebt das Paket zur Seite. Dadurch wird fast die komplette Breite frei, es braucht aber einen Platz für das Paket. Die Schiebewand bewegt ihre Flügel hintereinander: kein Paket, leichtere Bedienung, aber ein Teil der Fläche bleibt verglast.
Wer die Öffnung komplett frei haben möchte, nimmt die Faltwand. Wer die Anlage täglich bewegt und große Flügel hat, ist mit der Schiebewand meist zufriedener.
Das hängt vom System ab. Gedämmte Anlagen mit thermisch getrennten Profilen und Zwei- oder Dreifachverglasung sind für beheizte Räume gemacht und schließen mehrfach verriegelt. Ungedämmte Systeme mit schmaler Rahmung sind leichter und günstiger, gehören aber in Sommergärten oder vorgelagerte Bereiche – hinter ihnen liegt keine Heizfläche.
Der Austausch eines Elements in einer bestehenden Öffnung ist in der Regel kein genehmigungspflichtiger Vorgang. Sobald jedoch in das Tragwerk eingegriffen wird – Mauerdurchbruch, versetzter Sturz, neuer Unterzug – wird ein Standsicherheitsnachweis gebraucht, und je nach Lage und Gebäude auch eine Anzeige oder Genehmigung. Wir klären das vor der Ausführung und bereiten die Unterlagen vor.

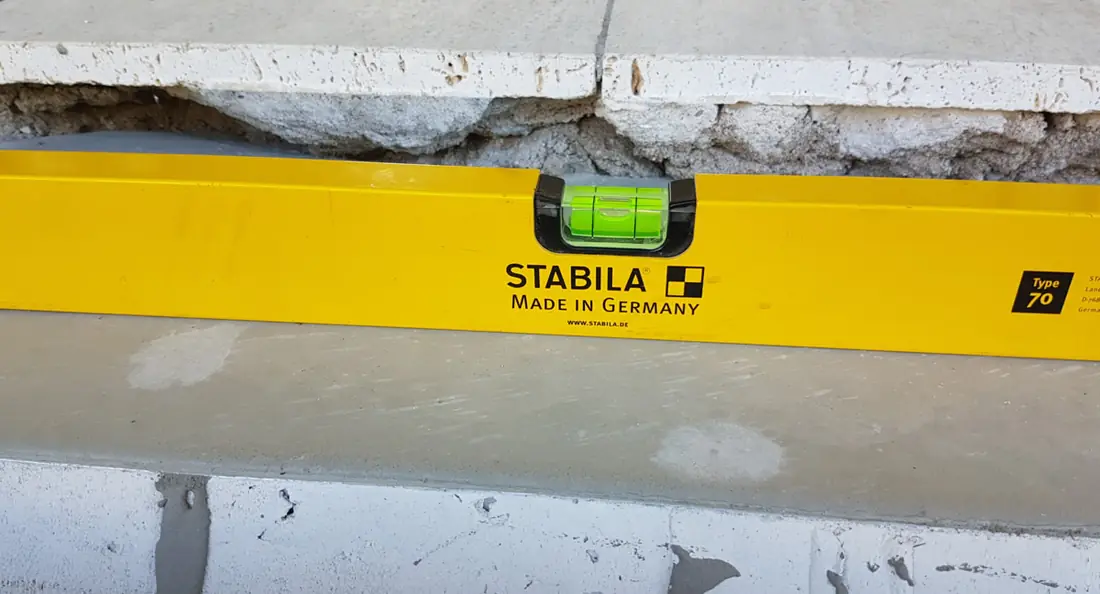

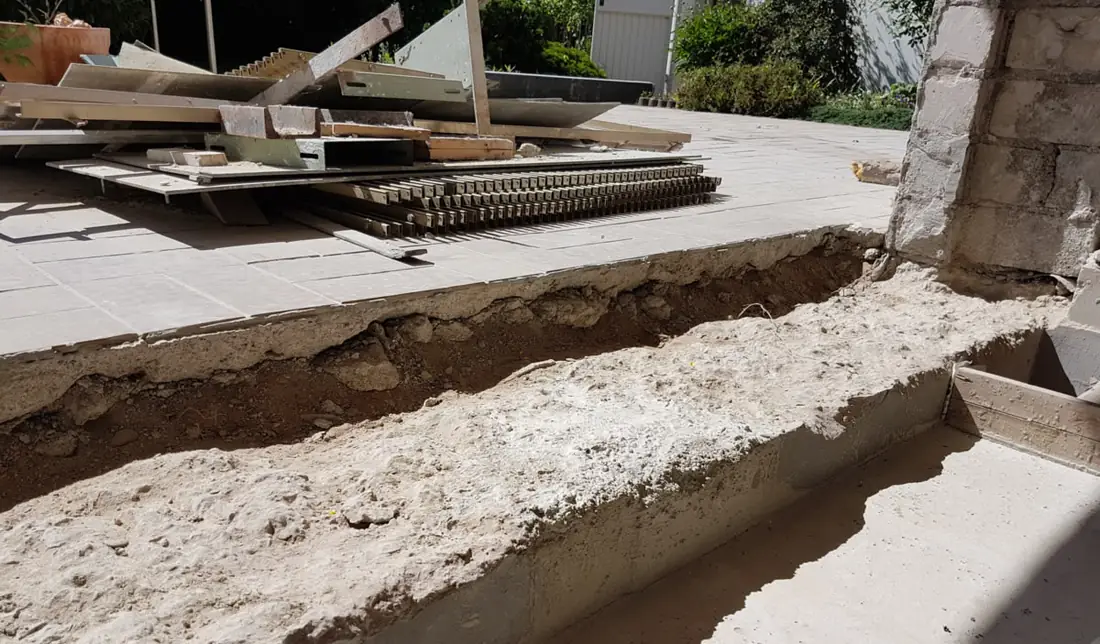

Viele Systeme bieten eine bodengleiche oder sehr flache Laufschiene, die mit einer Rinne entwässert wird. Vollkommene Nullschwellen sind möglich, verlangen aber einen vorbereiteten Bodenaufbau mit Gefälle und Entwässerung außerhalb der Schiene. Deshalb ist die Schwelle einer der ersten Punkte beim Aufmaß, nicht der letzte.
Bei bodentiefen Elementen und absturzsichernden Verglasungen ist Verbund-Sicherheitsglas üblich, weil es im Bruchfall zusammenhält. Einscheiben-Sicherheitsglas zerfällt in stumpfe Krümel und kommt dort zum Einsatz, wo keine Absturzsicherung gefordert ist. Welcher Aufbau zulässig ist, ergibt sich aus Einbauhöhe und Nutzung – das legen wir in der Zeichnung fest.
Systembedingt sind sehr große Breiten möglich, weil sich die Last auf mehrere Flügel verteilt. Die Grenze setzt meist das Gebäude: Was trägt der Sturz, welches Flügelgewicht nehmen die Laufwagen auf, wie viel Platz bleibt für Paket oder Schiebeweg? Das beantwortet die Planung.
Ja. Durchbruch, Abfangung, Sturz oder Stahlunterzug, Bodenanschluss und Einbau laufen als ein Auftrag. Das vermeidet die typische Lücke zwischen Rohbau und Fensterbau, in der Maße und Zuständigkeiten verloren gehen. Beispiele dafür finden Sie auf der Seite Sonderbau.
